例題説明
節点を対象に、選択した要素の法線方向に力を与えます。
サンプルコード
# キューブパートを作成します。
Geometry.Part.Cube()
# 4つの節点(ID:315, 316, 317, 318)を対象に、選択した要素(ID:719)の法線方向への力を与えます。
BoundaryConditions.Force.NormalDirection(strName="ForceNormal1", crElemForNormal=Elem(719), crlTargets=[Node(315, 316, 317, 318)])
サンプルコードの説明
キューブパート作成
まず、キューブパートを作成します。設定値はすべてデフォルトです。
Geometry.Part.Cube()
力を与える

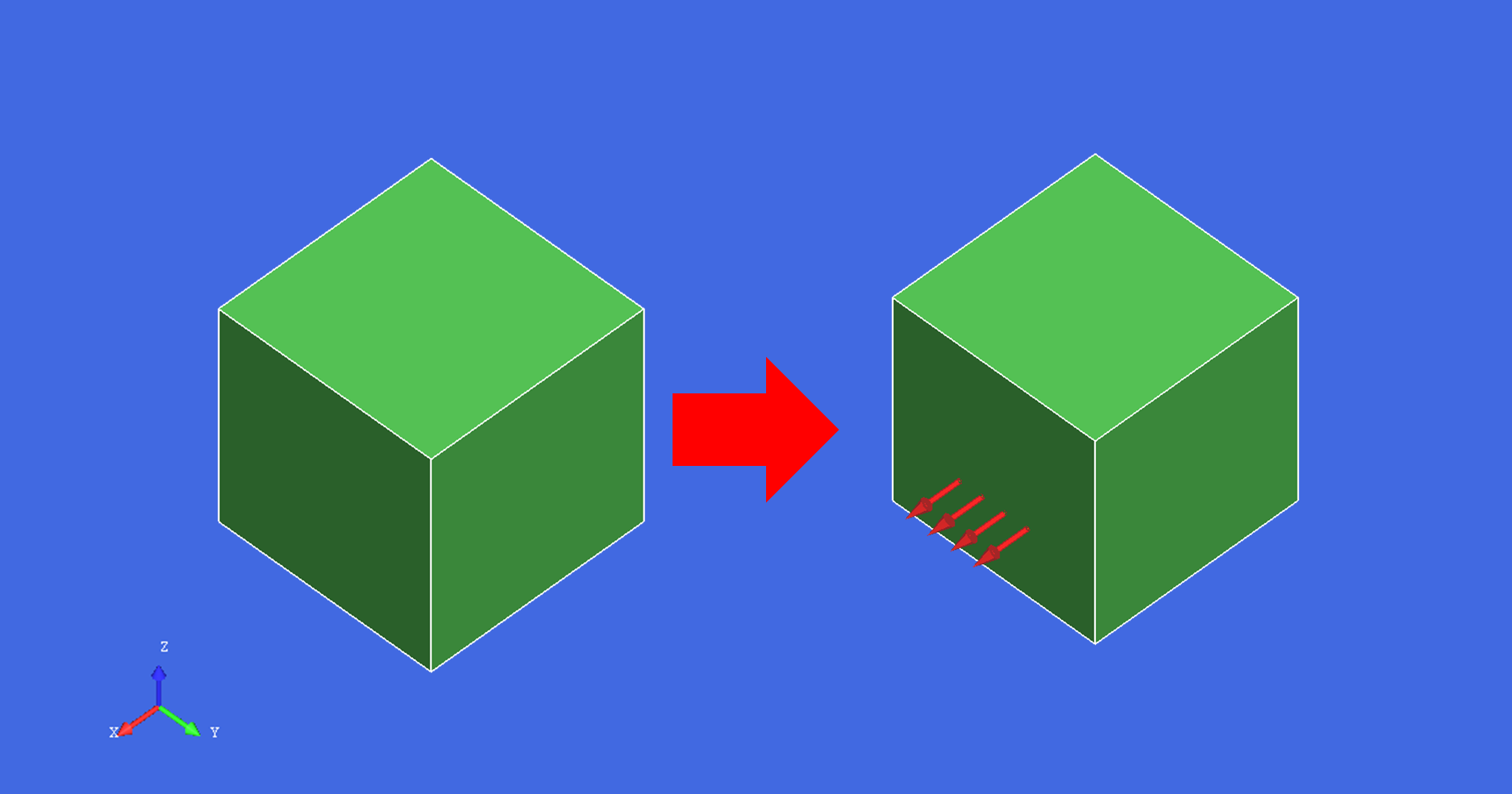

4つの節点(ID:315, 316, 317, 318)を対象に、選択した要素(ID:719)の法線方向(+X方向)の力を与えます。
BoundaryConditions.Force.General(forceLBC=FORCE_LBC(vecForce=[DFLT_DBL, DFLT_DBL, 10.0]), crlTargets=[Face(26)])
